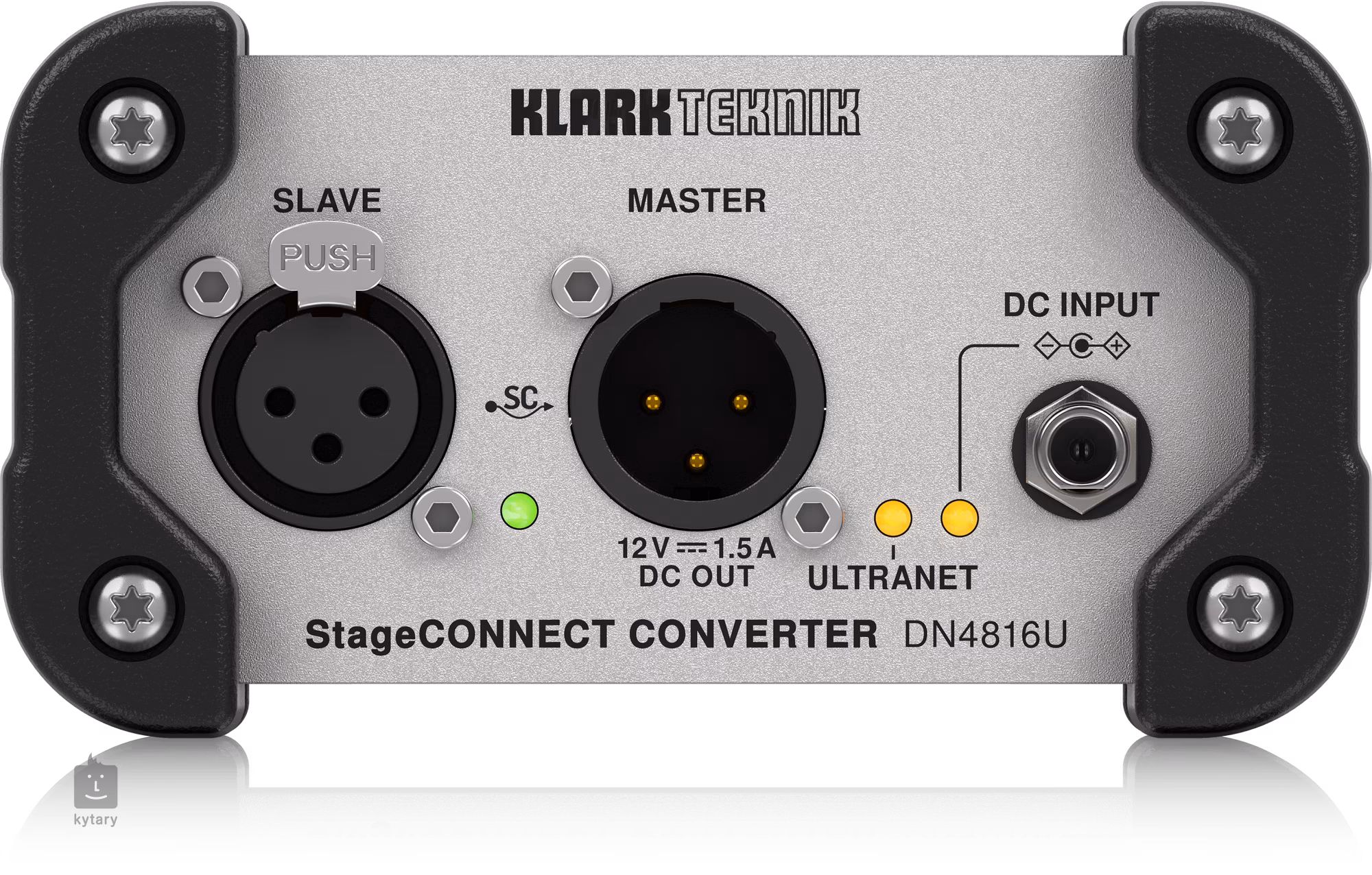

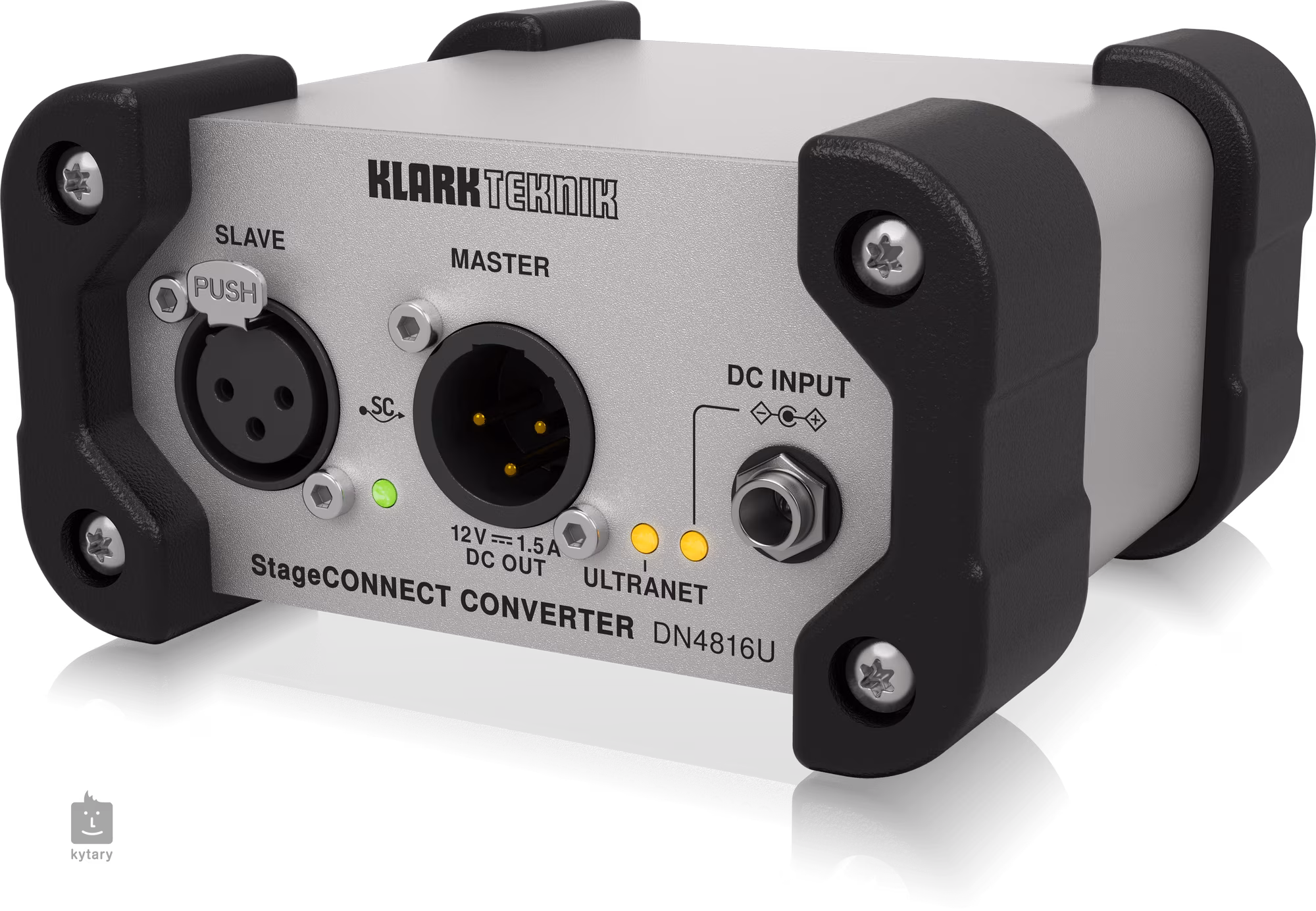

KLARK TEKNIK DN4816U

KLARK TEKNIK DN4816U je univerzálna a kompaktná rozhranie box pre zdieľanie 32 audio kanálov medzi StageConnect, Behringer Ultranet a USB audio zariadeniami na vašom PC.

S týmto rozhraním môžete posielať USB audio do osobných monitorovacích mixérov Behringer P16, používať Midas MR18 ako 16-kanálovú vstupnú skriňu pre Behringer WING alebo nahrávať 32 kanálov z WING priamo do vášho DAW. Zariadenia je možné pripojiť pomocou jediného XLR kábla pre viackanálový prenos zvuku. K dispozícii sú rôzne možnosti vstupov a výstupov, ktoré poskytujú ľahko škálovateľnú konektivitu vo vašom bočnom racku. Zariadenia radu DN48XX je možné zapojiť do reťazca a automaticky priradiť kanály pre príslušné pripojenie.

Čo keby ste mohli použiť akýkoľvek štandardný XLR alebo DMX kábel na prenos viac ako jedného audio kanála? Čo keby tento kábel mohol prenášať signály nielen v jednom smere, ale aj v oboch smeroch? Čo keby takýto kábel umožňoval simultánny prenos riadiacich dát alebo dokonca MIDI? Čo keby pripojené zariadenie StageConnect mohlo prijímať až 18 W energie cez ten istý kábel? To sú presne možnosti, ktoré ponúka StageConnect – nový štandard rozhrania, ktorý po dvoch rokoch vývoja uviedla na trh spoločnosť Klark Teknik. Séria Midas DN48XX je jednou z prvých dostupných I/O rozhraní založených na štandarde StageConnect. Tento nový štandard ponúka vynikajúce technické špecifikácie: 32 kanálov nekomprimovaného PCM zvuku v rôznych konfiguráciách I/O, 24-bitové rozlíšenie pri 48 kHz, latencia pod 0,5 ms. Pre optimálny výkon a dlhé káble je potrebný 110 Ohm DMX kábel.

Nech už chcete StageConnect použiť na pripojenie externých efektov, bezdrôtových systémov alebo prehrávacích systémov, zariadenia Klark Teknik a Midas DN48XX série možno ľahko zapojiť do reťazca, aby spĺňali požiadavky vašej konfigurácie vstupov a výstupov. S celkovou šírkou pásma 32 kanálov je možné použiť rôzne kombinácie rozhraní DN48XX pripojených jednoduchým XLR káblom, aby sa dosiahli všetky kombinácie od 32 vstupov po 16 vstupov a výstupov paralelne s 32 výstupmi. Aby vyhovelo rôznym požiadavkám, DN4816U ponúka tlačidlo na konfiguráciu USB I/O konfigurácie.

Zariadenia radu DN48XX môžu byť napájané jednosmerným prúdom alebo StageConnect. Každé zariadenie SC Master poskytuje 18 W výkonu, ktorý môžu využívať zariadenia v reťazci. V závislosti od príslušnej spotreby energie môže jedno zariadenie Master napájať viacero zariadení v reťazci. Treba poznamenať, že zariadenie SC v reťazci, ktoré je napájané jednosmerným prúdom, môže napájať aj iné zariadenia pripojené k jeho portu Master. Na kontrolu spotreby energie príslušnej konfigurácie použite kalkulačku StageConnect. Tento nástroj kontroluje virtuálne nakonfigurovaný reťazec z hľadiska dĺžky DMX kábla, napájania, smerovania zvuku a ďalších parametrov. Existujú dva spôsoby konfigurácie reťazca SC. Reťazec môžete nakonfigurovať ručne pomocou zariadenia, ako je WING, alebo môžete nechať pracovať automatickú konfiguráciu zbernice. Tento proces prispôsobuje konfiguráciu vstupov a výstupov zbernice SC v závislosti od pripojených zariadení. Stačí pripojiť zariadenia a hlavné zariadenie v reťazci automaticky zmení smerovanie. Softvér SSC Tool je k dispozícii na kontrolu a plánovanie nastavení a poskytuje informácie o smerovaní a dĺžke DMX kábla, správe napájania a ďalších parametroch.

Osvedčená technológia Ultranet prenáša až 16 nezávislých kanálov 24-bitového digitálneho zvuku prostredníctvom jediného kábla CAT5 medzi kompatibilnými digitálnymi zariadeniami. Zariadenia radu DN48XX sa používajú na pripojenie Ultranet na konverziu medzi systémami StageConnect a Ultranet. Týmto spôsobom je možné do nového ekosystému integrovať veľké množstvo produktov Ultranet na trhu, ako napríklad monitorovací systém P16, mixážne pulty AIR a reproduktory Turbosound.

DN4816U je navrhnutý tak, aby automaticky prispôsoboval svoje smerovanie v závislosti od pripojených periférnych zariadení. Na tento účel zariadenie monitoruje všetky fyzické pripojenia a prispôsobuje svoje smerovanie v závislosti od detegovaných zariadení. To umožňuje bezproblémovú integráciu a poskytuje perfektnú konfiguráciu I/O za pár sekúnd. Okrem veľmi intuitívneho používania to tiež šetrí veľa času pri nastavovaní rôznych aplikácií. Zoznam všetkých možností smerovania spojených s rôznymi pripojeniami nájdete v rýchlom sprievodcovi.
