Event OPAL

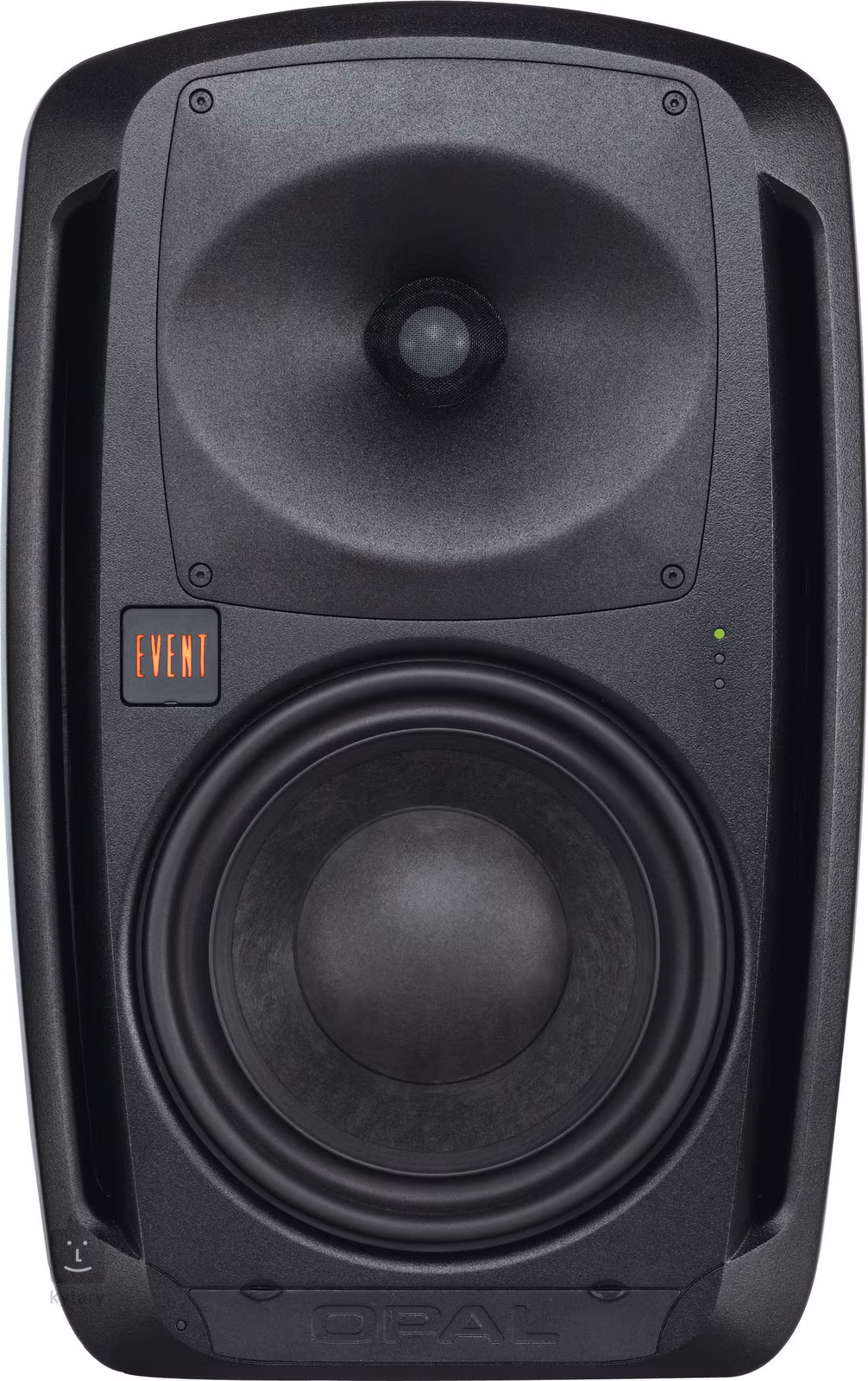

Studiový referenční monitor EVENT Opal

Jedná se dvou pásmový studiový monitor.

Ozvučnice - je vyrobena z hliníkového odlitku. To dodává konstrukci pevnost a tím minimalizuje její rezonance. Zaoblený tvar, díky kterému zmizely rovné plochy a rohy, napomáhá při odstraňování problému s difrakcí na ozvučnici monitoru.

Basreflex – úkolem designu bylo i zapracování basreflexů do přední stěny ozvučnice pro snížení problémů odrazů od zadních stěn místnosti a díky jejím zaobleným tvarům došlo i k lineárnějšímu proudění vzduchu. Díky těmto úpravám jsou basy konkrétní a to i při velkých hlasitostech.

Elektronika – kvalitní analogové obvody, dodávající ve špičkách až 750 W, poskytují oběma reproduktorům výkonovou rezervu a velký dynamický rozsah.

Basový reproduktor – 8“ basový reproduktor EX8 má vlastnosti jako žádný jiný. Jeho pracovní rozsah je od 30 Hz do 10 kHz s výkonem 1000 W. Neodymový magnet a výchylka 36 mm zaručují rychlou odezvu v oblasti nízkých frekvencí.

Výškový reproduktor – ULD1 je vyroben z ultra lehkého a tuhého berylia v kombinaci s mědí. Neodymový magnet a zvukovod s možností otočení o 90o jsou zárukou brilantních výšek a možnosti instalace jak v horizontální, tak i ve vertikální rovině.

Patentovaná X-Coil technologie - zvyšuje rychlost basového reproduktoru a snižuje zkreslení o 18 dB, což přispívá ke skvěle čitelným středním frekvencím, pevným basům a konkrétním výškám v celém rozsahu slyšitelného pásma.

Opal je opravdu revolucí ve studiových monitorech.

Přední panel:

Level (Hlasitost): Umožňuje nastavení vstupní citlivosti od – 6 dB až do + 6 dB. Základní nastavení je na 0.

Space (Prostor): Nastavuje kompenzaci basového reproduktoru – podle umístění reprosoustavy v místnosti. Je-li monitor umístěn v otevřeném prostoru, zvolte 1/1 (full), je-li umístěn proti zdi, zvolte 1 (half), je-li umístěn v rohu, zvolte 1 (quarter).

Korekce místnosti – slouží ke korekcím místnosti. Pomocí tohoto filtru můžete odstranit rezonance místnosti pod 200 Hz, která může způsobovat nedostatky v přednesu basů.

Q – upravuje šířku akustického filtru

Freq – nastavuje frekvenci filtru od 40 do 280 Hz

Depth – nastavuje účinnost, hloubku filtru 1 (0 dB), 2 (2 dB), 3 (4 dB), 4 (8 dB),

5 (14 dB), 6 (20 dB)

LF shelf - korekce pro basové frekvence, umožňuje „přidat nebo ubrat basy“ v oblasti 200 Hz v rozmezí -1.5, -0.75, 0, 0.75, 1.5 dB.

HF shelf – korekce pro vysoké frekvence, umožňuje zdvih v oblasti 5 kHz, dostupné předvolby jsou -1.5, -0.75, 0, 0.75, 1.5 dB.

DIM – upravuje jas podsvícení otočného loga na přední straně.

Zadní panel:

Vstup síťového kabelu, vypínač napájení, volič napětí.



Modul Dock – slouží k dodatečnému připojení rozšiřovacího modulu. Tento modul rozšíří v budoucnu možnosti připojení signálu do monitoru. Připojení expanzního modulu je signalizováno led diodou na přední straně.

Konektor vstupního signálu – připojit může symetrický/nesymetrický signál pomocí konektorů XLR nebo Jack 6,3 mm.

Led indikace na předním panelu:

Spouštěcí sekvence: Při zapnutí Opal spustí vlastní diagnostiku systému, která je indikovaná blikající prostřední diodou bílé barvy (cca 12s), následuje 10s, kdy dioda pouze svítí, a pak je soustava připravena k použití. Při tomto procesu jsou vstupní signály odpojeny.

První led dioda (ve sloupci nejvýš) - barva zelná/žlutá. Zelená barva indikuje úroveň vstupního signálu, v případě, že se signál zesílí a začne přetěžovat zesilovač, barva se změní na oranžovou. Toto slouží pouze jako varovní, nedojde k automatickému zeslabení.

Prostřední led dioda – barva bílá/oranžová. Bílá indikuje startovací sekvenci, pak se rozsvítí jen v případě, že dochází k nadměrnému přetížení soustavy a utlumí signál na 10s, změní-li se barva na oranžovou, dochází k přehřátí zesilovače nebo reproduktorů, následuje automatické zeslabení a může dojít i k automatickému resetu.

Spodní z trojice diod – barva červená. Svítí pouze v případě poruchy, kdy je potřeba vyhledat odborný servis.

Dioda ve spodním rohu – barva modrá. Signalizuje připojení expanzního modulu.

Díky konstrukčním prvkům je možné monitor umístit jak ve vertikálním, tak v horizontálním směru. Umístění naležato je podmíněno otočením zvukovodu výškového reproduktoru o 90o a instalace podstavce na jednu z bočních stran. K uchycení podstavců slouží instalační otvory na zadní stěně ozvučnice.
